华昱分享：电子无尘厂房洁净空调常用方案比较

目前一般是依据GB50073-2001《洁净厂房设计规范)以及电子产品生产厂家的实际经验等来确定电子厂房的洁净度等级和温湿度的要求。
在无尘车间洁净工程的设计过程中,应根据该工程是新建工程或者是旧厂房改造工程、并结合其具体的生产工艺、生产流程等要求确定其需要的洁净度、温湿度。再根据该工程的具体情况，同时还要考虑到生产厂家的经济承受能力，综合各种因素来确定采用何种净化方案。这样才可设计出一个能满足甲方生产使用要求、工程造价合理、经济节能实用的方案。

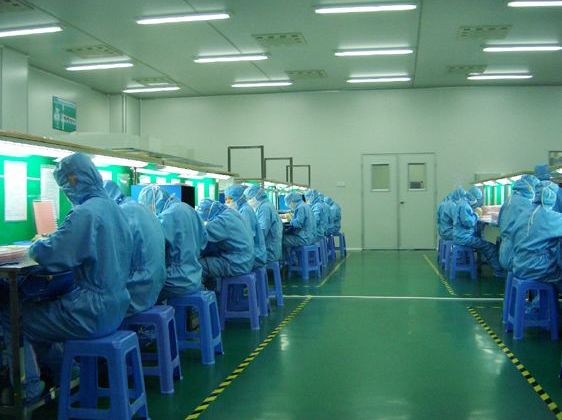

1、无尘车间的特点

LCD制屏的简略流程为:清洗→印刷取向膜→摩擦→密封印刷层散布隔垫物→组合一划线和切割>LC注人→贴偏振片→制屏终检。在本设计里是指末端工艺的一些无尘车间，其净化洁净度一般为千级或万级或十万级。

背光屏类无尘车间主要是这类产品的冲压车间、组装等无尘车间，其洁净度一般为万级或十万级。

2.室内空气参数要求

(1)温湿度要求温度一般为(24±2)℃,相对湿度为55%±5%。

(2)新风量大由于这类车间人员比较多,可以取以下数值的最大值:非单向流洁净室总送风量的10%-30%;补偿室内排风和保持室内正压值所需的新鲜空气量;保证室内人每小时的新鲜空气量大于或等于40m人

(3)送风量大为了满足无尘车间内的洁净度及热湿平衡，则需要较大的送风量。例如300m*的车间，吊顶高度为2.5m的，如果是万级送风量就需要300x2.5x30=22500m/h 送风量(换气次数是大手或等于25次h);如果是十万级,送风量就需要300x2.5x20=15000m/h的送风量(换气次数是大于或等于15次/h)
3.空调方案的选用比较

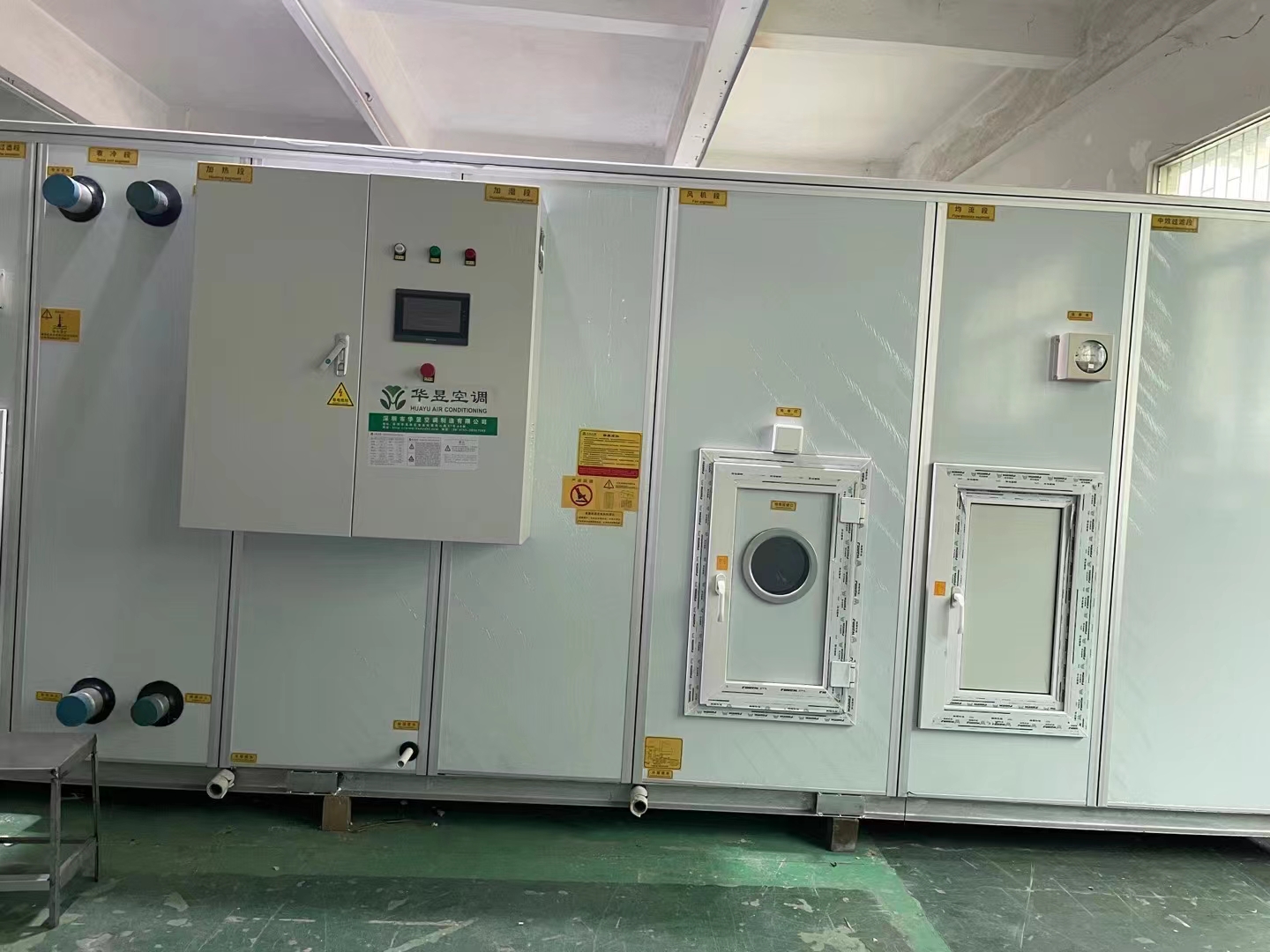

(1)组合式空气处理机组+冷水机组+高效送风口这是一个最传统的净化空调系统的设计方案。组合式空气处理机组里含有各种功能段，如混合段、初效过滤段、表冷段、次回风段(或中间段)、加热段、加湿段、中效过滤段、风机段等。其冷源由冷水机组提供

工及设备安装标准规范

1)优点

①空气处理效果好,因空气经过集中处理,在送风过程中被污染程度较低。送风的温度，湿度的控制比较精确。

②比较适用于有集中冷源的或是较大的厂房。

③空调冷热源可与厂房普通空调系统合用或独立冷热源。

④维修频率较低。

⑤车间的噪声低。

2)缺点

①需要有配套的冷冻机房或有放置热泵机组的室外空间。另需要有放置组合式空气处理机组的空调机房,如25000mh组空理机组,用外形尺寸为6450mmx1850mmx2250mm左右。对于旧厂房改造项目来说比较困难空出一个20~30m的机房的

②造价高。

特点:使新风经过集中处理后再与回风混合，这样可以减少表冷段的冷处理负担。

这类方案一般可以适用洁净度较高的如百级、千级或万级、十万级等较低的净化无尘厂房。

(2)水冷柜机+增压风柜+高效送风口 与第一种方案比较，这是相对比较简单的空调方案。它可以大大地缩小机房的面积。水冷柜机可以根据具体的情况布置于较小机房内或净化车间内，增压风柜也可以布置于机房内或吊在机房内或在夹层内。

1)优点

①空气处理效果较好的，处理过后的空气在送风过程中被污染程度低。送风的温度、湿度控制效果可以达到较好的控制。主要是在空气处理机组(增压风柜)里进行控制。

②布置灵活。自带冷源。

③大小厂房、新旧厂房都适用。

④维修频率较低。

⑤车间噪声低。

2)缺点

①需要小面积的机房。需要有冷却塔、冷却水泵的摆放位置。

②空调机组与空调处理机组要集中布置。

③造价较低。

特点:这种方案可以是一次回风也可以是二次回风,应根据车间的具体大小情况而定。这类方案一般可以适用于洁净度为千级、万级、十级等的净化无尘厂房。

(3)分体空调柜机+FFU送风口这是最简易的一个空调方案,是直接将分体空调柜机布置于车间内,并用彩钢围护起来,在柜机回口处再在彩钢板上开回风口(带初效过滤网);FFU。个方案适用于对室内温湿度精度要求不高的无尘车间。

1)优点

①不需要占用机房面积,布置很灵活。

②可以满足空气的洁净度。

③造价最低。如300m的无尘车间初投资约需要40万。

④送风均匀度好。

2)缺点

①温湿度控制较差。

②可以满足空气的洁净度。③FFU的维修频率高。

4.总结

对于常规电子厂房洁净室空调的设计，应根据电子厂房的生产工艺要求及甲方的经济条件来选用空调设计方案,以满足生产工艺的要求作为前提。一般,根据以往经验,对于要求高的可以选用组合式空气处理机组集中处理的空调方案;对于要求不高的,且初投资要低的,可以选用柜机+FFU。总之,具体的方案选择根据具体情况而定。
